Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15-20 menit 9 langkah |
Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pick 4. Obeng Y 5. Obeng Phillips 6. Tweezers 7. Spudger |
Buat para Apple Lovers yang saat ini LCD perangkatnya mengalami kerusakan tapi ingin mencoba untuk perbaikinya sendiri, kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total. Yuk simak baik-baik panduan tutorial ini!
Langkah 1
Buka 2 sekrup Pentalobe berukuran 3,4 mm yang mengunci rear case.
Langkah 2
1) Tempelkan suction cup pada layar iPhone.
2) Jika sudah terdapat sedikit celah, masukkan opening pick untuk membuka sisi iPhone yang lain. Kemudian buka display assembly seperti membuka sebuah “buku”, namun jangan buka sepenuhnya, karena masih tersambung dengan kabel-kabel konektor.
Langkah 3
Buka 4 sekrup tri-point Y000 berukuran 1,2 mm (3 buah, ditandai dengan warna merah) dan 2,4 mm (1 buah, ditandai dengan warna orange) yang mengunci plat pelindung lower connector. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 4
1) Cungkil konektor baterai dari soketnya menggunakan spudger.
2) Kemudian cungkil 2 konektor lower display dari soketnya menggunakan spudger.
Langkah 5
1) Buka 2 sekrup Phillips berukuran 1,3 mm yang mengunci plat pelindung konektor front panel sensor assembly. Kemudian angkat plat pelindungnya menggunakan tweezers.
2) Cungkil konektor front panel sensor assembly menggunakan spudger.
Langkah 6
Display assembly berhasil dilepas.
Langkah 7
Buka 4 sekrup Y000 berukuran 1,1 mm (1 buah, merah) dan 1,3 mm (3 buah, orange) yang mengunci home button. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 8

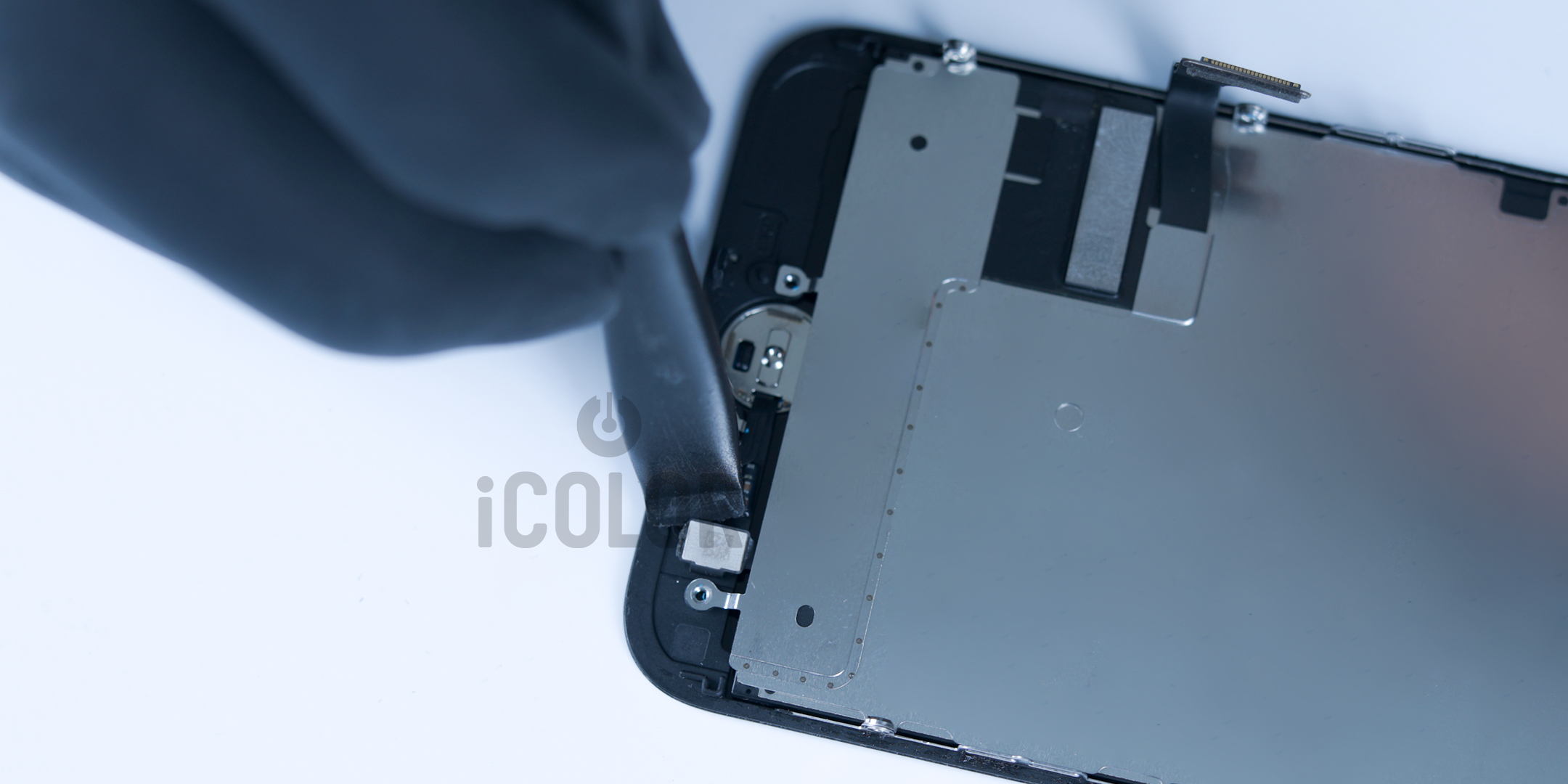

1) Cungkil konektor home button menggunakan spudger.

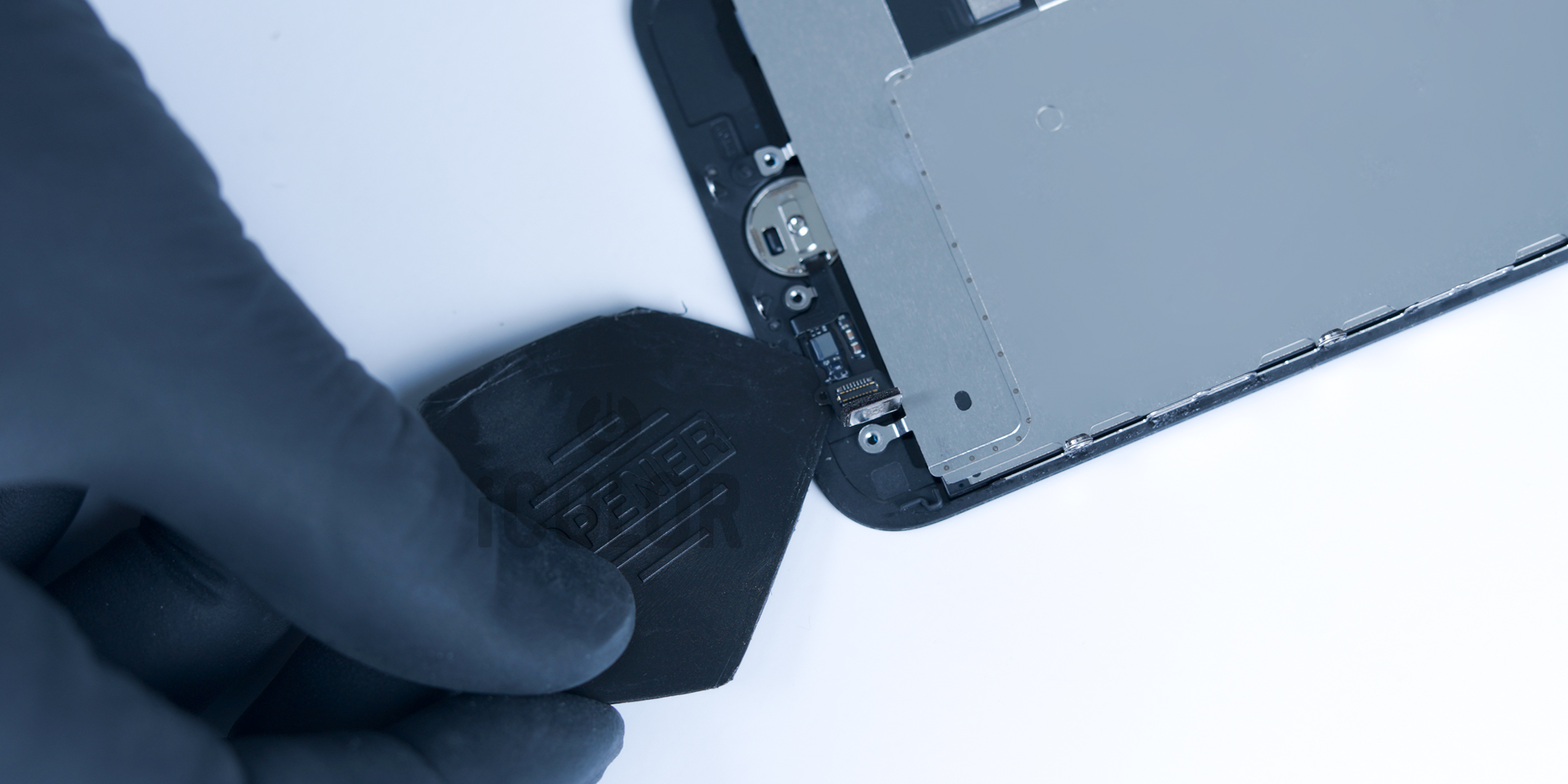

2) Selipkan opening pick pada bagian bawah kabel home button, kemudian geser dengan hati-hati untuk melepaskannya dari perekat yang masih menempel.
Langkah 9

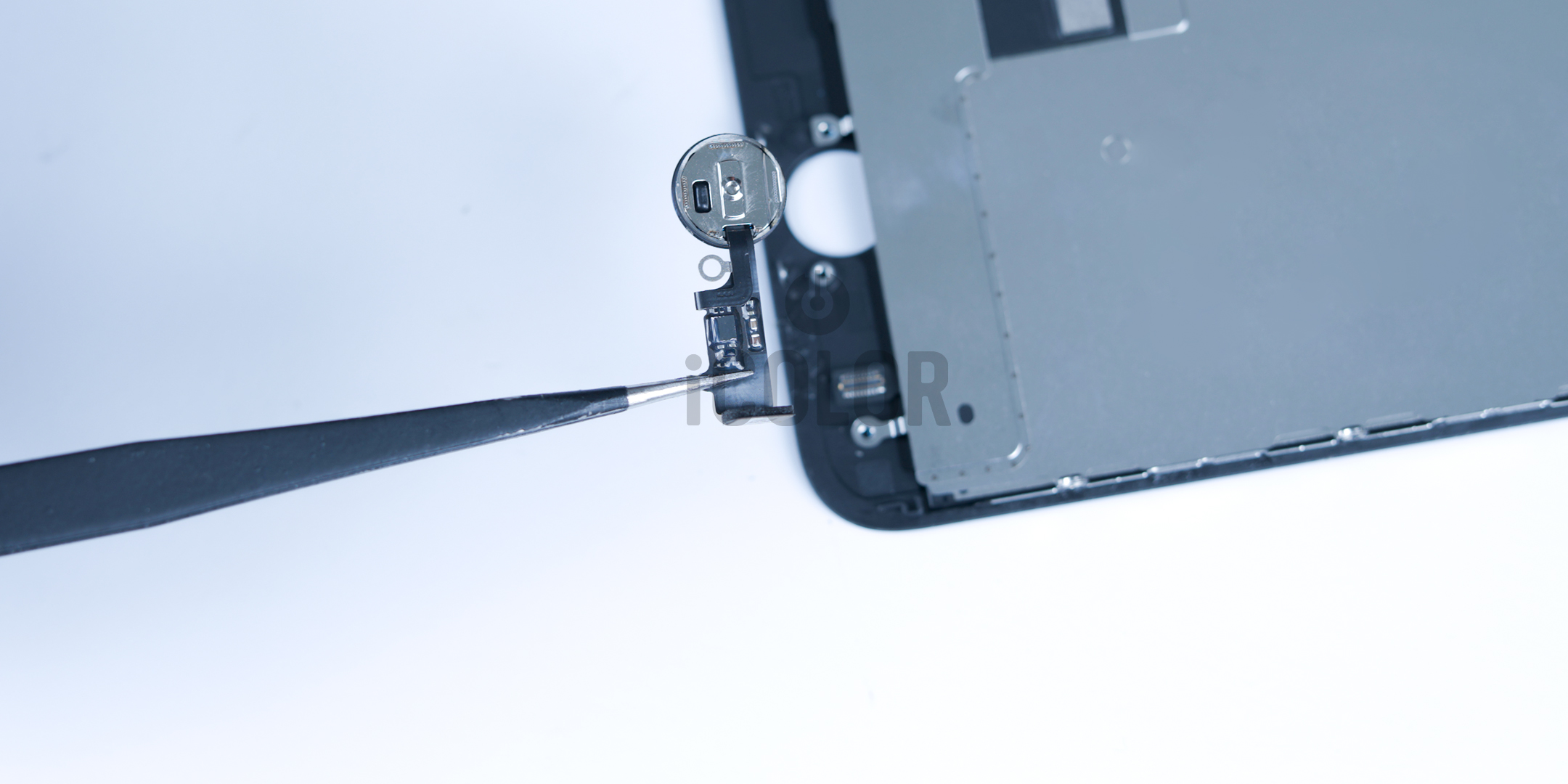

Lepas home button menggunakan tweezers dan ganti dengan part yang baru.
Jangan lupa untuk mengaplikasikan kembali unit yang telah dilepas ke tempat semula beserta plat pelindung dan sekrupnya dengan langkah yang sama seperti saat pembongkaran. Selamat mencoba.
