Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15-20 menit 11 langkah |
Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pick 4. Obeng Y 5. Obeng Phillips 6. Tweezers 7. Spudger |
Buat para Apple Lovers yang saat ini LCD perangkatnya mengalami kerusakan tapi ingin mencoba untuk perbaikinya sendiri, kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total. Yuk simak baik-baik panduan tutorial ini!
Langkah 1
Buka 2 sekrup Pentalobe berukuran 3,4 mm yang mengunci rear case.
Langkah 2
Tempelkan suction cup pada layar iPhone.
Langkah 3
Bila sudah terdapat sedikit celah, masukkan opening pick untuk membuka sisi iPhone yang lain dengan hati-hati, karena masih ada kabel yang terkoneksi. Kemudian buka layar iPhone ke atas hingga 90 derajat.
Langkah 4
Buka 2 sekrup Phillips berukuran 2,9 mm dan 2,3 mm yang mengunci plat pelindung konektor baterai. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 5
Cungkil konektor baterai menggunakan spudger.
Langkah 6
Buka 5 sekrup Phillips berukuran 1,3 mm (3 buah, merah), 1,6 mm (1 buah, orange) dan 3,0 mm (1 buah, kuning) yang mengunci plat pelindung konektor display assembly. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 7
1) Cungkil konektor front camera and sensor cable menggunakan spudger.
2) Cungkil konektor kabel digitizer menggunakan spudger.
3) Cungkil konektor home button/fingerprint menggunakan spudger.
Langkah 8
Display assembly berhasil dilepas.
Langkah 9
1) Buka perekat hitam yang menutupi sekrup plat pelindung rear camera.

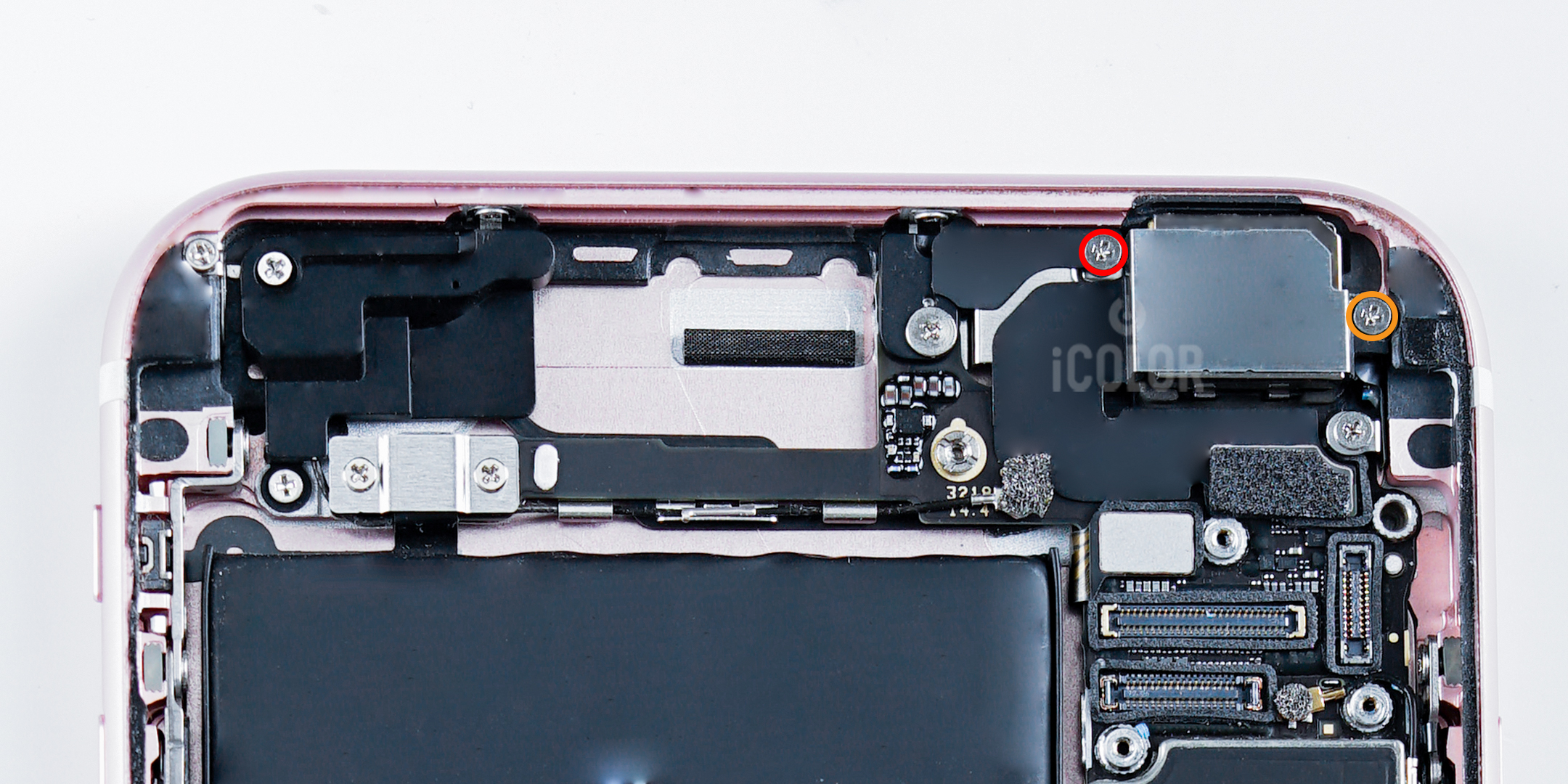

2) Buka 2 sekrup Phillips berukuran 1,9 mm dan 2,4 mm yang mengunci plat pelindung rear camera. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 10
Cungkil konektor rear camera menggunakan spudger dari soketnya pada logic board.
Langkah 11
Angkat rear camera menggunakan tweezers dan ganti dengan part yang baru.
Jangan lupa untuk mengaplikasikan kembali unit yang telah dilepas ke tempat semula beserta plat pelindung dan sekrupnya dengan langkah yang sama seperti saat pembongkaran. Selamat mencoba.
