Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15-30 menit 13 langkah |
Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pick 4. Obeng Y 5. Obeng Phillips 6. Tweezers 7. Spudger |
Buat para Apple Lovers yang saat ini LCD perangkatnya mengalami kerusakan tapi ingin mencoba untuk perbaikinya sendiri, kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total. Yuk simak baik-baik panduan tutorial ini!
Langkah 1
Buka 2 sekrup Pentalobe berukuran 3,4 mm yang mengunci rear case, tepatnya berada di samping kiri dan kanan lubang konektor kabel lightning.
Langkah 2
Tempelkan suction cup pada layar iPhone, kemudian angkat perlahan.
Langkah 3
Jika sudah terdapat sedikit celah, masukkan opening pick untuk membuka bagian iPhone yang lain. Kemudian angkat LCD perlahan hingga 90o.
Langkah 4
Buka 2 sekrup Phillips berukuran 2,9 mm dan 2,2 mm yang mengunci plat pelindung konektor baterai. Kemudian angkat plat pelindungnya.
Langkah 5
Cungkil konektor baterai dari soketnya pada logic board menggunakan spudger.
Langkah 6
Buka 3 sekrup Philiips berukuran 1,2 mm (ditandai dengan warna merah) dan 1 sekrup Phillips berukuran 2,8 mm (ditandai dengan warna kuning) yang mengunci plat pelindung kabel display. Kemudian angkat plat pelindungnya.
Langkah 7
1) Cungkil konektor kabel fleksibel front camera menggunakan spudger dari soketnya pada logic board.
2) Cungkil konektor kabel display menggunakan spudger.
3) Cungkil konektor kabel digitizer dari logic board menggunakan spudger.
Langkah 8
Display assembly berhasil dilepas.
Langkah 9
Buka 3 sekrup Phillips berukuran 2,3 mm (2 buah, merah) dan 1,3 mm (1 buah, kuning) yang mengunci plat pelindung earpiece speaker. Kemudian angkat plat pelindungnya.
Langkah 10
Angkat earpiece speaker menggunakan tweezers.
Langkah 11

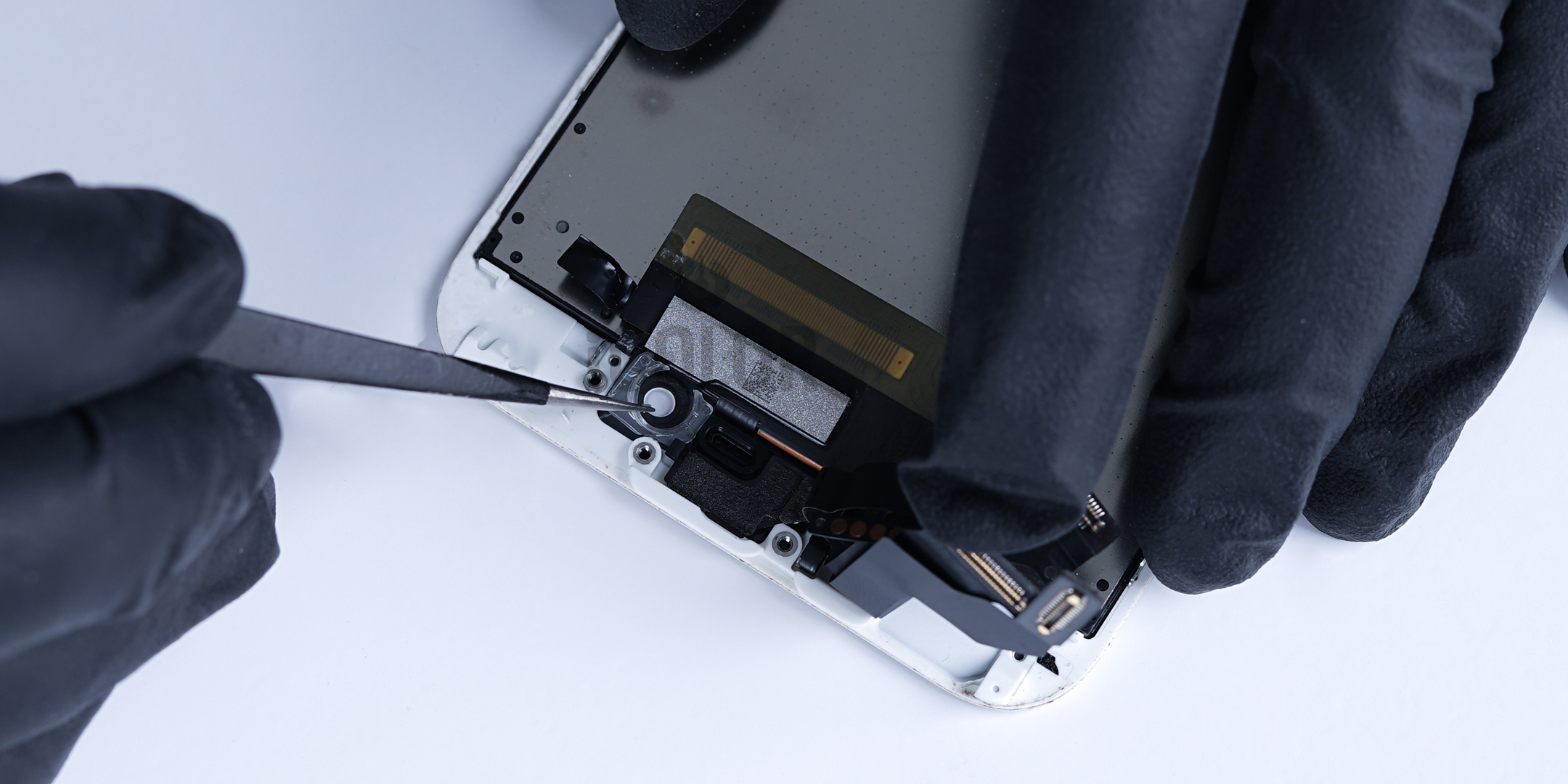

Buka perekat pada front-facing camera dengan hati-hati menggunakan tweezers.
Langkah 12
Angkat sensor cable dengan hati-hati hingga ujung konektor menggunakan tweezers.
Langkah 13

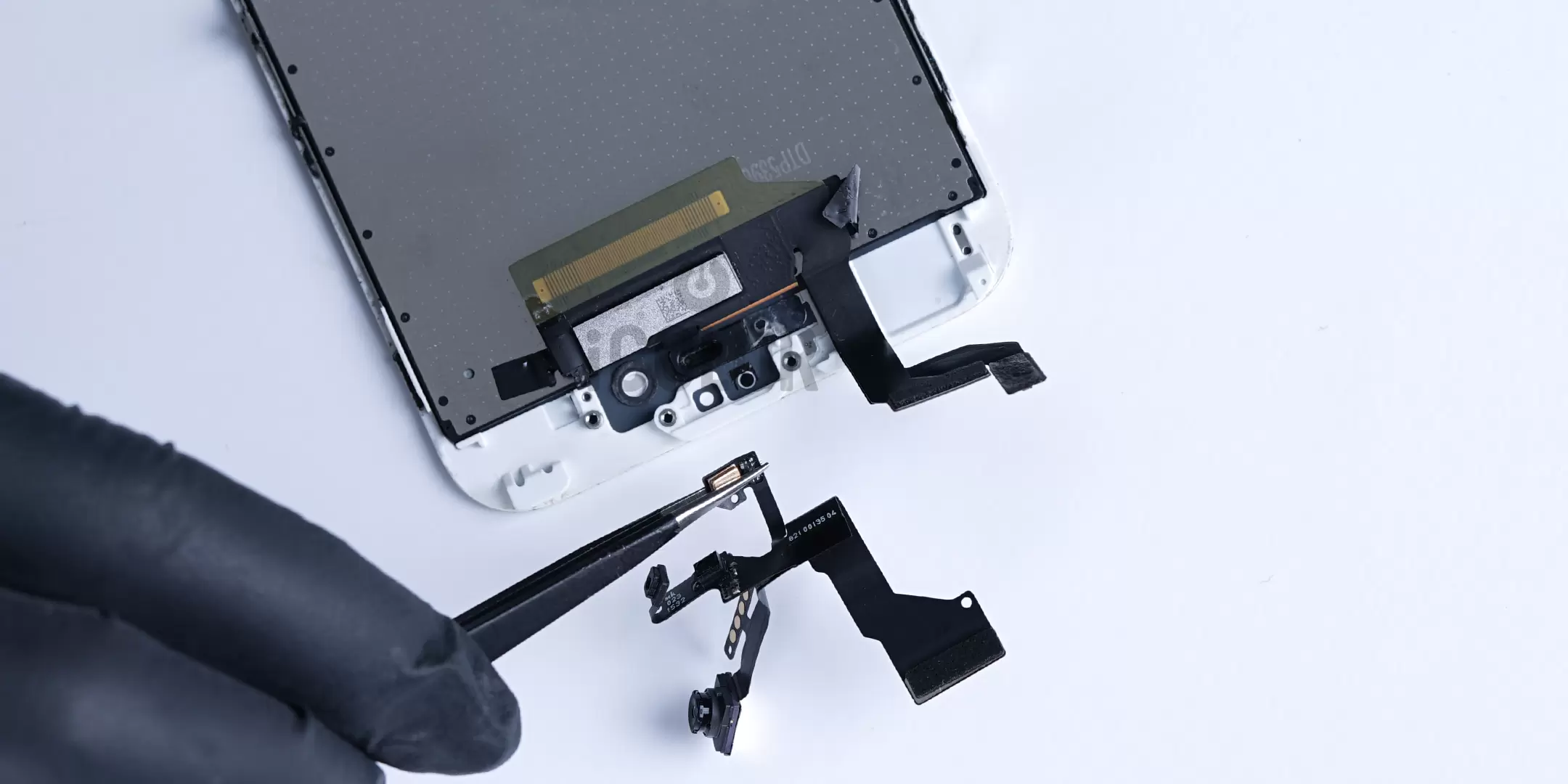

Angkat front-facing camera menggunakan tweezers dan pindahkan ke display assembly pengganti beserta dengan earpiece speaker.
Jangan lupa untuk mengaplikasikan kembali unit yang telah dilepas ke tempat semula beserta plat pelindung dan sekrupnya dengan langkah yang sama seperti saat pembongkaran. Selamat mencoba.
