Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15-30 menit 12 langkah |
Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pick 4. Obeng Y 5. Obeng Phillips 6. Tweezers 7. Spudger |
Buat para Apple Lovers yang saat ini LCD perangkatnya mengalami kerusakan tapi ingin mencoba untuk perbaikinya sendiri, kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total. Yuk simak baik-baik panduan tutorial ini!
Langkah 1
Buka 2 sekrup Pentalobe berukuran 3,6 mm yang mengunci rear case dan LCD.
Langkah 2
Tempelkan suction cup pada layar iPhone.
Langkah 3
Apabila sudah terdapat sedikit celah, masukkan opening pick untuk membuka bagian iPhone yang lain. Kemudian angkat LCD perlahan hingga 90 derajat.
Langkah 4
Buka 2 sekrup Phillips berukuran 2,3 mm dan 3,1 mm yang mengunci plat pelindung baterai. Kemudian angkat plat pelindungnya.
Langkah 5
Cungkil konektor baterai menggunakan spudger.
Langkah 6
Buka 5 sekrup Phillips berukuran 1,2 mm (3 buah, merah), 1,5 mm (1 buah, orang) dan 2,9 mm (1 buah, kuning) yang mengunci plat pelindung konektor kabel display assembly. Kemudian angkat plat pelindungnya.
Langkah 7
1) Cungkil konektor kabel front-facing camera and earpiece speaker menggunakan spudger.
2) Cungkil konektor home button menggunakan spudger.
3) Cungkil konektor kabel display data dan digitizer menggunakan spudger.
Langkah 8
Display Assembly berhasil dilepas.
Langkah 9
1) Cungkil konektor vibrate menggunakan spudger.
2) Lepas kabel antena menggunakan spudger dari soketnya pada logic board.
Langkah 10

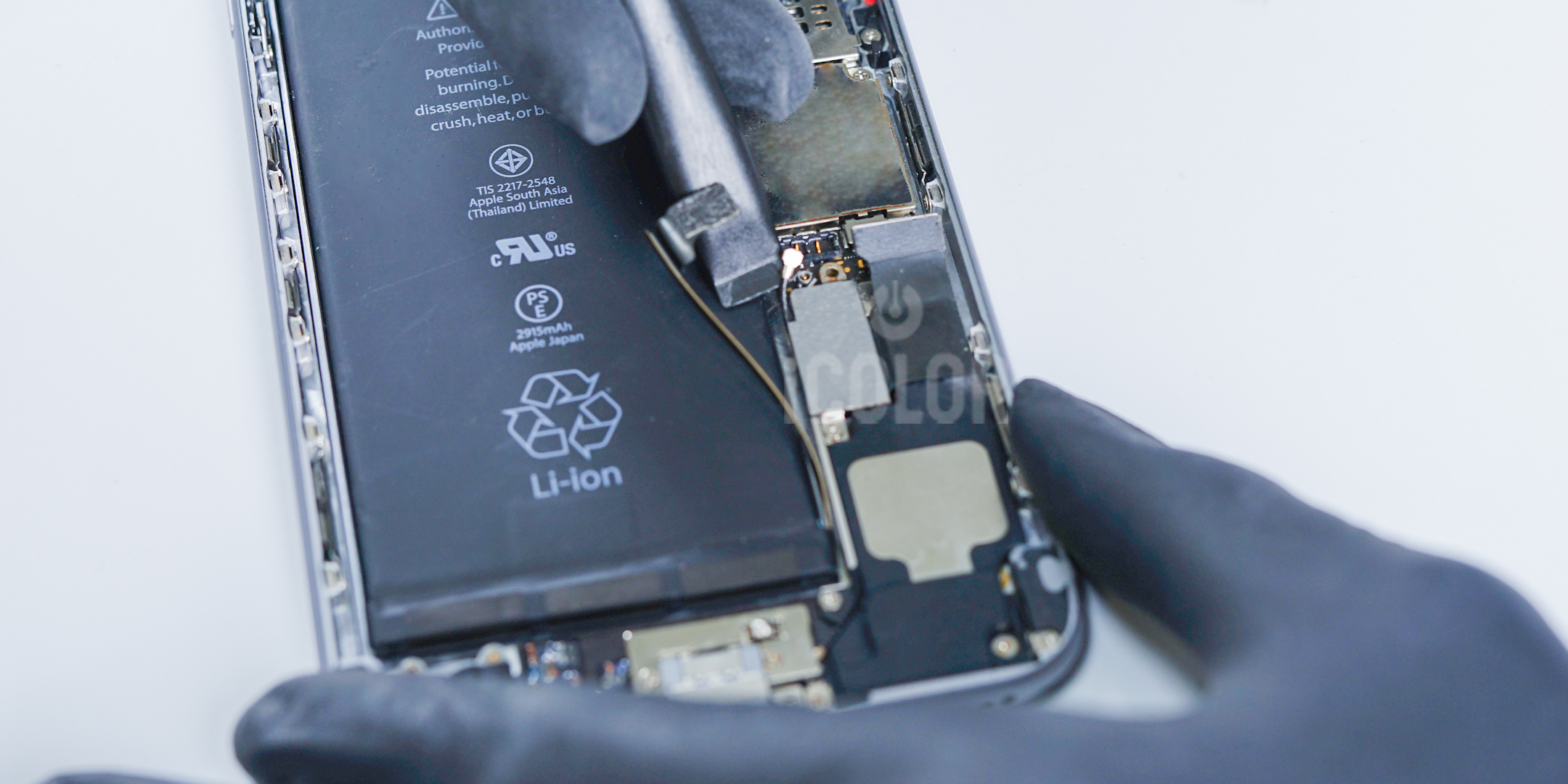

Buka 2 sekrup Phillips berukuran 2,5 mm yang mengunci vibrate ke rear case. Kemudian geser kabel antena untuk membuka jalur vibrate dan keluarkan vibrate dari rear case.
Langkah 11

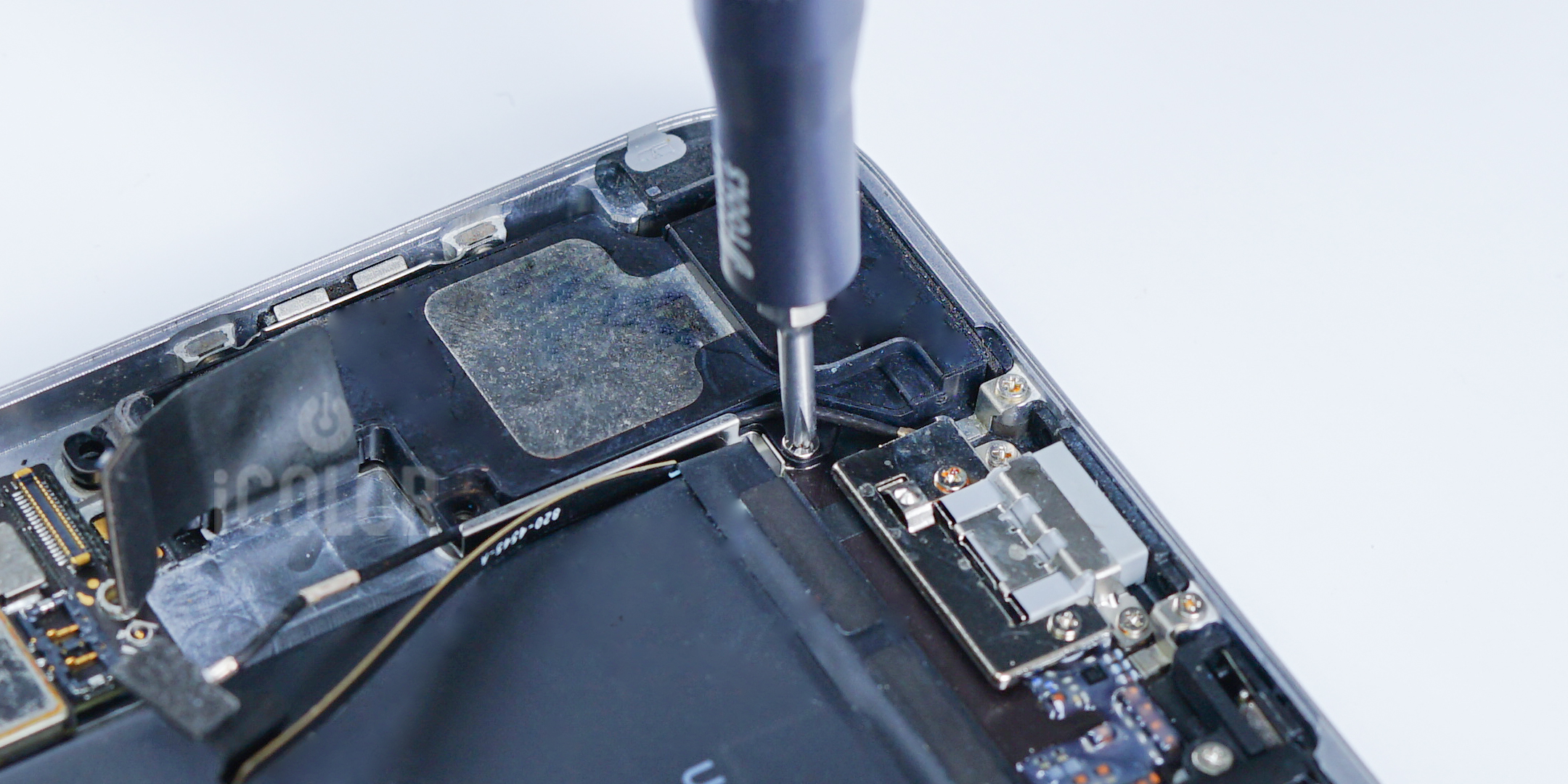

Buka 2 sekrup Phillips berukuran 2,3 mm dan 2,8 mm yang mengunci speaker ke rear case.
Langkah 12

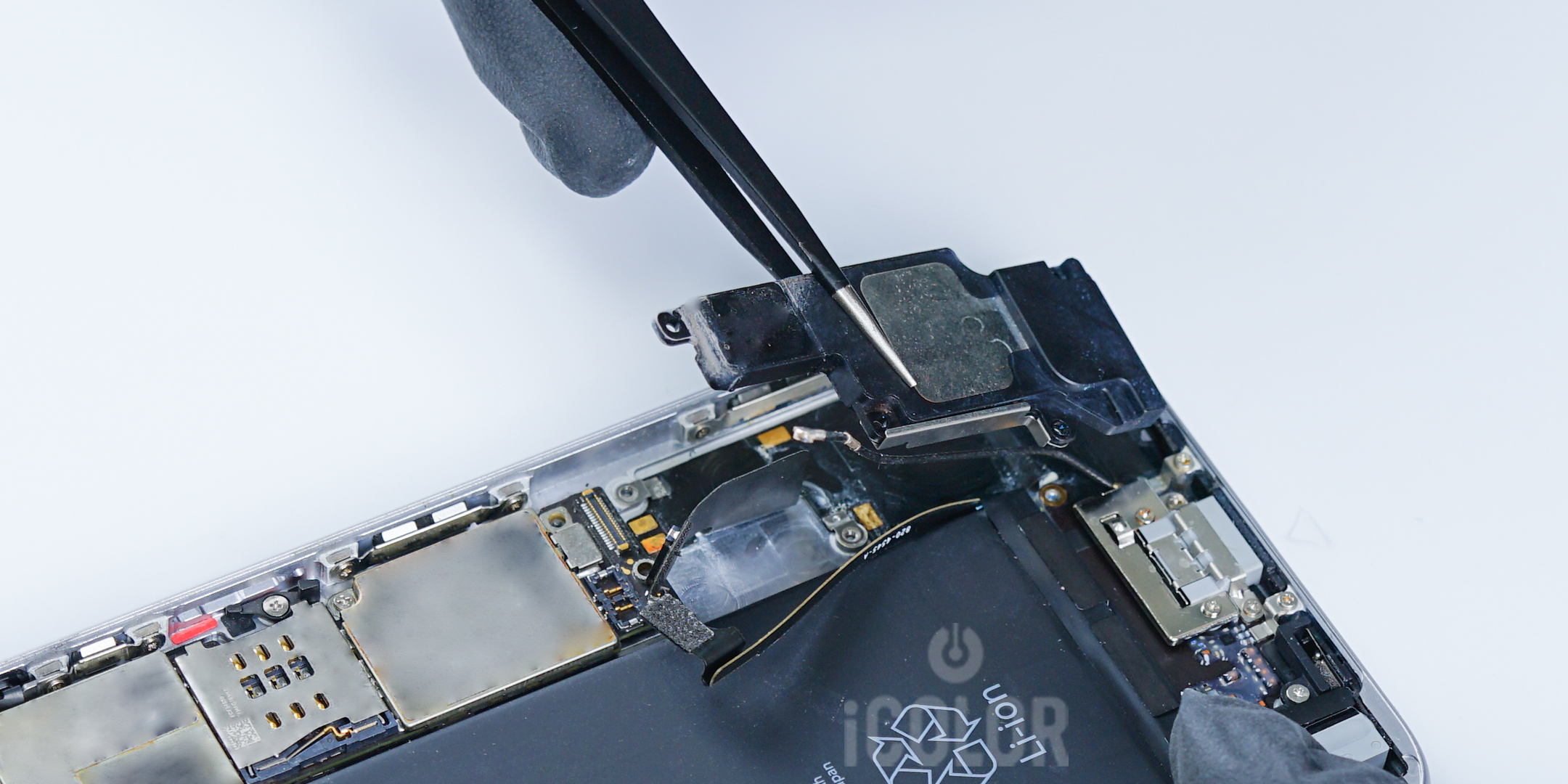

Angkat speaker menggunakan tweezers dengan hati-hati dan ganti dengan part yang baru.
Jangan lupa untuk mengaplikasikan kembali unit yang telah dilepas ke tempat semula beserta plat pelindung dan sekrupnya dengan langkah yang sama seperti saat pembongkaran. Selamat mencoba.
