Level Kesulitan: Waktu Pengerjaan: Langkah Pengerjaan: | Medium 15-30 menit 14 langkah |
Alat-alat yang dibutuhkan: 1. Obeng Pentalobe 2. Suction Cup 3. Opening Pick 4. Obeng Y 5. Obeng Phillips 6. Tweezers 7. Spudger |
Buat para Apple Lovers yang saat ini LCD perangkatnya mengalami kerusakan tapi ingin mencoba untuk perbaikinya sendiri, kalian bisa lihat panduan perbaikan perangkat versi iColor untuk dijadikan sebagai acuan.
Perlu diperhatikan, pada saat melakukan pembongkaran. Sebaiknya perangkat kalian dalam keadaan mati dan lakukan dengan hati-hati, karena banyak kabel-kabel penting yang jika terputus dapat membuat perangkat kalian menjadi rusak, bahkan mati total. Yuk simak baik-baik panduan tutorial ini!
Langkah 1
Buka 2 sekrup Pentalobe berukuran 3,6 mm yang mengunci rear case dan LCD.
Langkah 2
Tempelkan suction cup pada layar iPhone.
Langkah 3
Apabila sudah terdapat sedikit celah, masukkan opening pick untuk membuka bagian iPhone yang lain. Kemudian angkat LCD perlahan hingga 90 derajat.
Langkah 4
Buka 2 sekrup Phillips berukuran 2,3 mm dan 3,1 mm yang mengunci plat pelindung baterai. Kemudian angkat plat pelindungnya.
Langkah 5
Cungkil konektor baterai menggunakan spudger.
Langkah 6
Buka 5 sekrup Phillips berukuran 1,2 mm (3 buah, merah), 1,5 mm (1 buah, orang) dan 2,9 mm (1 buah, kuning) yang mengunci plat pelindung konektor kabel display assembly. Kemudian angkat plat pelindungnya.
Langkah 7
1) Cungkil konektor kabel front-facing camera and earpiece speaker menggunakan spudger.
2) Cungkil konektor home button menggunakan spudger.
3) Cungkil konektor kabel display data dan digitizer menggunakan spudger.
Langkah 8
Display Assembly berhasil dilepas.
Langkah 9
Buka 2 sekrup Phillips berukuran 1,8 mm yang mengunci plat pelindung home button. Kemudian angkat plat pelindungnya.
Langkah 10

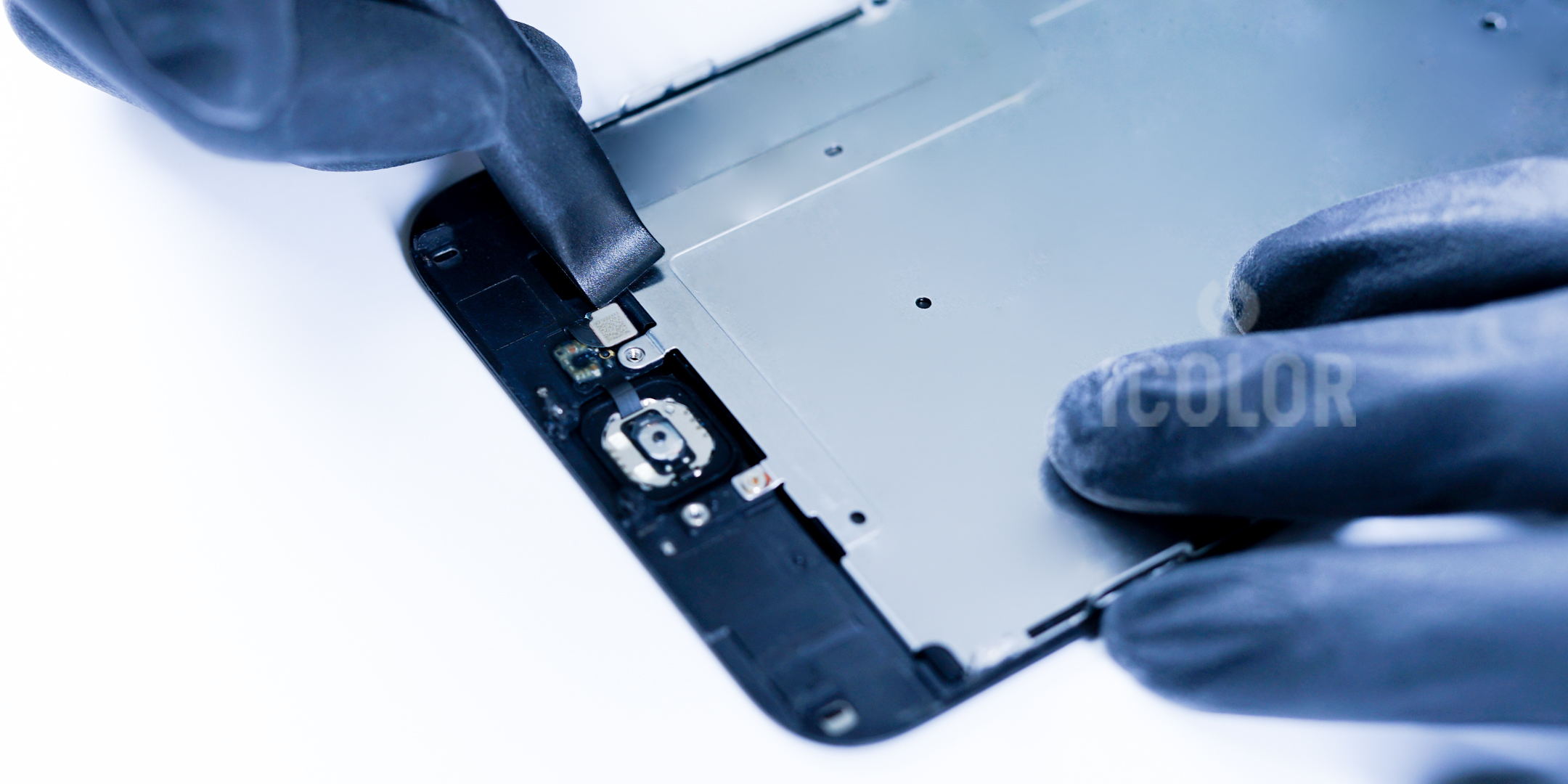

Cungkil konektor home button menggunakan spudger.
Langkah 11
Dorong home button dengan telunjuk dari bagian depan display.
Langkah 12
Angkat home button menggunakan tweezers dan pindahkan ke display assembly yang baru.
Langkah 13
Buka 3 sekrup Phillips berukuran 1,5 mm (1 buah, merah) dan 2,3 mm (2 buah, kuning) yang mengunci plat pelindung earpiece speaker. Kemudian angkat plat pelindungnya menggunakan tweezers.
Langkah 13
1) Gunakan spudger untuk mengangkat front-facing camera and display data dan dorong perlahan ke samping untuk membuka jalur earpiece speaker.
2) Angkat earpiece speaker menggunakan tweezers.
Langkah 14
1) Cungkil sensor cable menggunakan spudger.
2) Cungkil microphone dengan hati-hati menggunakan spudger.
3) Angkat front-facing camera menggunakan tweezers beserta dengan microphone dan sensor cable, kemudian pindahkan ke display assembly pengganti bersama dengan earpiece speaker.
Jangan lupa untuk mengaplikasikan kembali unit yang telah dilepas ke tempat semula beserta plat pelindung dan sekrupnya dengan langkah yang sama seperti saat pembongkaran. Selamat mencoba.
